熱電偶和熱阻的主要區別在于兩者的測溫原理和信號性質不同，其次熱電偶能夠測量的溫度上限高于熱阻。 熱電偶是基于熱電效應工作的，由于兩種不同的導電體和半導體的溫度差而引起兩種物質之間的電壓差的熱電現象。 在金屬熱電偶中發揮主要作用的熱電效應有兩個:一個是不同金屬的電子活動程度不同，兩個不同的金屬結合時，該活動程度產生接觸電位(塞貝克效應)，第二個是金屬兩端的溫度不同時，由于電子的活性度不同，該活性度產生溫差電位(湯姆森效應) 根據這個原理，用兩根不同材質的金屬構成閉合電路時，如果兩個接點的溫度不同，則在電路中產生電流(電動勢)。 可根據電動勢的大小測量其一端的溫度。 由金屬材料制成的熱電偶，電位-溫度關系(分度)不同，適用范圍也不同。 國際(包括中國)特別推薦的材料組合及其電位-溫度關系編號&ldquo； 分度代號&rdquo； 測溫電阻體基于導體或半導體電阻值隨溫度而變化的特性來測定溫度。 工業熱阻基本由純金屬材料制成，現在大多使用鉑和銅。 常用的不同金屬材料制成的測溫電阻體，根據其電阻-溫度關系，同樣有分度代號。

熱電偶和測溫電阻均屬于溫度測量中的接觸式測溫，盡管相同作用為測量對象的溫度，但熱電偶在溫度測量中應用廣泛的溫度器件，以測量范圍廣、性能穩定為主要特征，同時結構簡單、動態響應良好，還能遠距離傳輸4-20mA的電信號 熱電偶的測溫原理是基于熱電效應的。 將兩個不同的導體和半導體與閉合電路連接，在兩個接點溫度不同時，在電路中產生熱電勢的現象稱為熱電效應，也稱為塞貝克效應。 閉合電路產生的熱電勢有溫差電位和接觸電位兩種電位構成。

溫度差電位是指相同導體的兩端因溫度而產生的電位，由于不同的導體具有不同的電子密度，所以他們產生的電位也不同。 所謂接觸電位，顧名思義，是指兩個不同導體接觸時，由于它們的電子密度不同而發生一定的電子擴散，在它們達到一定平衡后形成的電位，接觸電位的大小取決于兩個不同導體的材料性質和接觸點的溫度。 目前國際應用的熱電偶有一個標準，國際上熱電偶分別為b、r、s、k、n、e、j和t，其測定溫度低達零下270度，高達1800度。 其中，b、r、s為鉑系熱電偶，鉑為貴重金屬，因此稱為貴金屬熱電偶，其馀幾種稱為廉價的金屬熱電偶。

熱電偶的結構有普通型和套管型兩種。 一般的熱電偶一般由熱電極、絕緣管、保護套和端子箱等部分構成，鞘型熱電偶是將熱電偶芯線、絕緣材料和金屬保護套三者組合組裝后，經拉伸加工而成的牢固組合體。

傳輸熱電偶的電信號需要特殊的導線，這種導線稱為補償導線。 不同的熱電偶需要不同的補償導線，主要作用是與熱電偶連接，通過使熱電偶的參照側遠離電源，使參照側的溫度穩定。 補償導線分為補償型和延長型，延長導線的化學成分與補償?shù)臒犭娕枷嗤?，但實際上延長型的導線也不是與熱電偶相同材質的金屬，一般用具有與熱電偶相同電子密度的導線代替。 補償導線與熱電偶的接線一般很明顯，熱電偶的正極與補償導線的紅線連接，負極與剩馀的顏色連接。 一般補償導線的材質大部分采用銅鎳合金。

熱阻在工業上也得到了廣泛的應用，但由于他的測溫范圍受到一定的限制，熱阻的測溫原理是基于導體和半導體的電阻值隨溫度變化而變化的特性。 其優點也很多，電信號可以遠傳，靈敏度高，穩定性強，兼容性和準確性高，但需要電源激勵，不能瞬間測量溫度的變化。

工業用熱阻一般為Pt100、Pt10、Cu50、Cu100，鉑熱阻測溫范圍一般為零下200-800度，銅熱阻為零下40~140度。 熱電阻和熱電偶是同樣的分區類型，但他不需要補償導線，比熱點便宜。

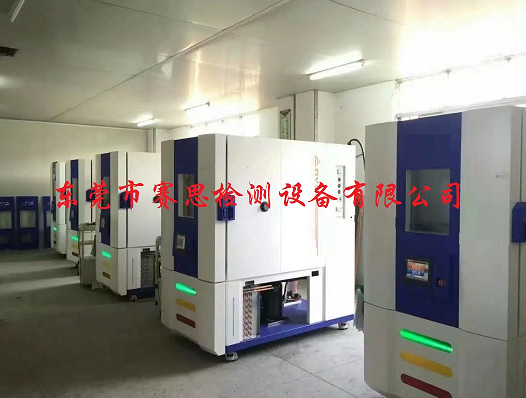

高低溫濕熱試驗箱技術規范:

型號

SEH-150戰斗機

SEH-225戰斗機

SEH-408戰斗機

SEH-800戰斗機

SEH-1000戰斗機

工作室大小( cm )

50×； 50×； 60

50×； 60×； 75

60×； 80×； 85

100×； 80×； 100

100×； 100×； 100

外形尺寸( cm )

115×； 75×； 150

115×； 85×； 165

130×； 105×； 170

165×； 105×； 185

170×； 125×； 185

性

能

溫度范圍

0℃/-20℃/-40℃/-70℃~ + 100℃/ + 150℃/ + 180℃

溫度均勻度

&le； 2℃

溫度偏差

±； 2℃

溫度變動度

&le； 1℃(&le； ±； 以0.5℃、GB/T5170-1996表示)

升溫時間

+20℃~+150℃/約45min (無負荷)

降溫時間

+ 20℃~-20℃/ 30 min/+ 20℃~-40℃/ 50 m in/+ 20℃~-70℃/ 60 min/(無負載)

濕度范圍

( 10)20~98%RH

濕度偏差

±； 3%(>75%RH )，±； 5%(&le； 75%R以上)

溫度控制器

中文彩色觸摸屏+ PLC控制器(控制軟件獨自開發)

低溫系統適應性

獨特的設計滿足全溫度范圍內壓縮機的自動運行

設備運行方式

數值運行、程序運行

冷凍系統

冷凍壓縮機

進口全封閉壓縮機

冷卻方式

空冷(水冷選購件)

加濕水

蒸餾水或去離子水

安全對策

漏電、短路、過溫度、水不足、電機過熱、壓縮機過壓、過載、過電流

標準裝置

試品架( 2套)、觀察窗、照明燈、電纜孔(？ 50個)，小輪

電源

AC380V 50Hz三相4線+接地線

材料

外殼材料

冷軋鋼板靜電涂裝( SETH標準色)

內壁材料

SUS304不銹鋼板

保溫材料

硬質聚氨酯泡沫塑料
